Was
Wann
Qualitätsexperten verlassen sich auf Histogramme, um tiefe Einblicke in Datenmuster zu erhalten, Anomalien zu erkennen und Entscheidungen zu treffen. Sie sind besonders effektiv, wenn es um große Datensätze geht, da sie zentrale Tendenzen und Schwankungen aufzeigen, die sonst übersehen werden könnten.
Warum
Das Hauptziel der Verwendung von Histogrammen im Qualitätsmanagement besteht darin, eine klare und intuitive Darstellung der Datenverteilung zu liefern, die es den Analysten ermöglicht, Trends, Ausreißer und potenzielle Probleme innerhalb des Datensatzes zu erkennen. Dies hilft bei der datengesteuerten Entscheidungsfindung und Prozessverbesserung.
Wie
1. Daten sammeln
Die Techniker erfassen im Laufe des Tages 100 Reparaturzeiten, gemessen in Minuten.
Example data (out of 100 times):
81,69,17,82,21,36,95,55,58,2,74,89,65,49,94,20,85,11,54….
2. Klassenintervalle / Bins wählen
Bestimmen Sie als Nächstes die Klassenintervalle (oder Bins) für Ihre Datengruppierung. Die Anzahl und Größe dieser Bins hat großen Einfluss darauf, wie klar das Histogramm ist. Es gibt verschiedene Möglichkeiten, die Anzahl der Bins zu bestimmen:
Ausgehend von den Reparaturzeitdaten (100 Datenpunkte) wird für jede Regel die folgende Anzahl von Bins für das Histogramm empfohlen:

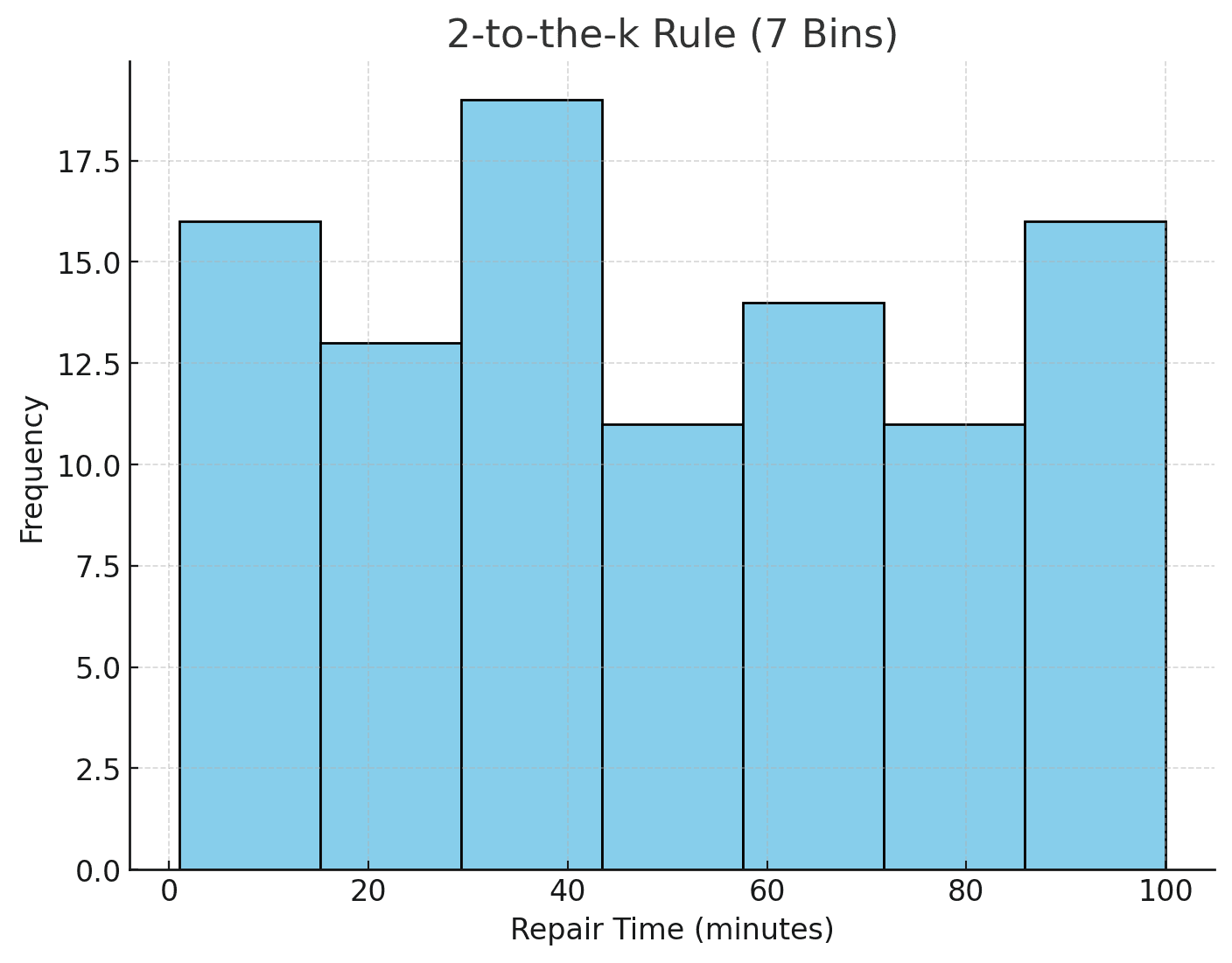

2-to-the-k-Regel:
7 Fächer
Quadratwurzel-Regel:
10 Fächer

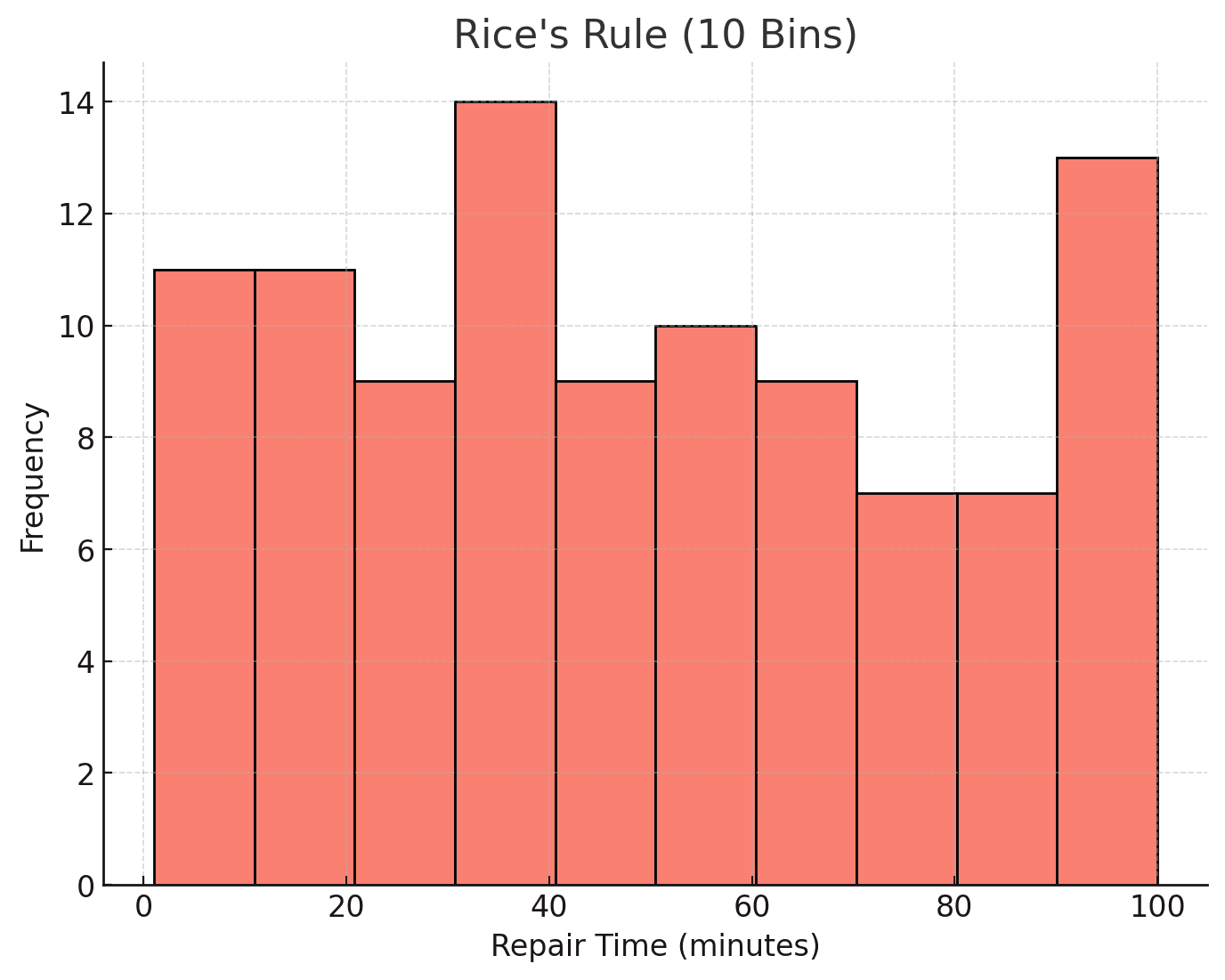

Rice’s Rule:
10 Fächer
2-to-the-k-Regel:
Finden Sie k so dass 2k≈n2^k \approx n, wobei n ist die Gesamtzahl der Datenpunkte.
Quadratwurzel-Regel:
Setzen Sie k als die Quadratwurzel aus n.
Rice’s Rule:
Berechnen Sie k=2×n1/3k = 2 \mal n^{1/3}.

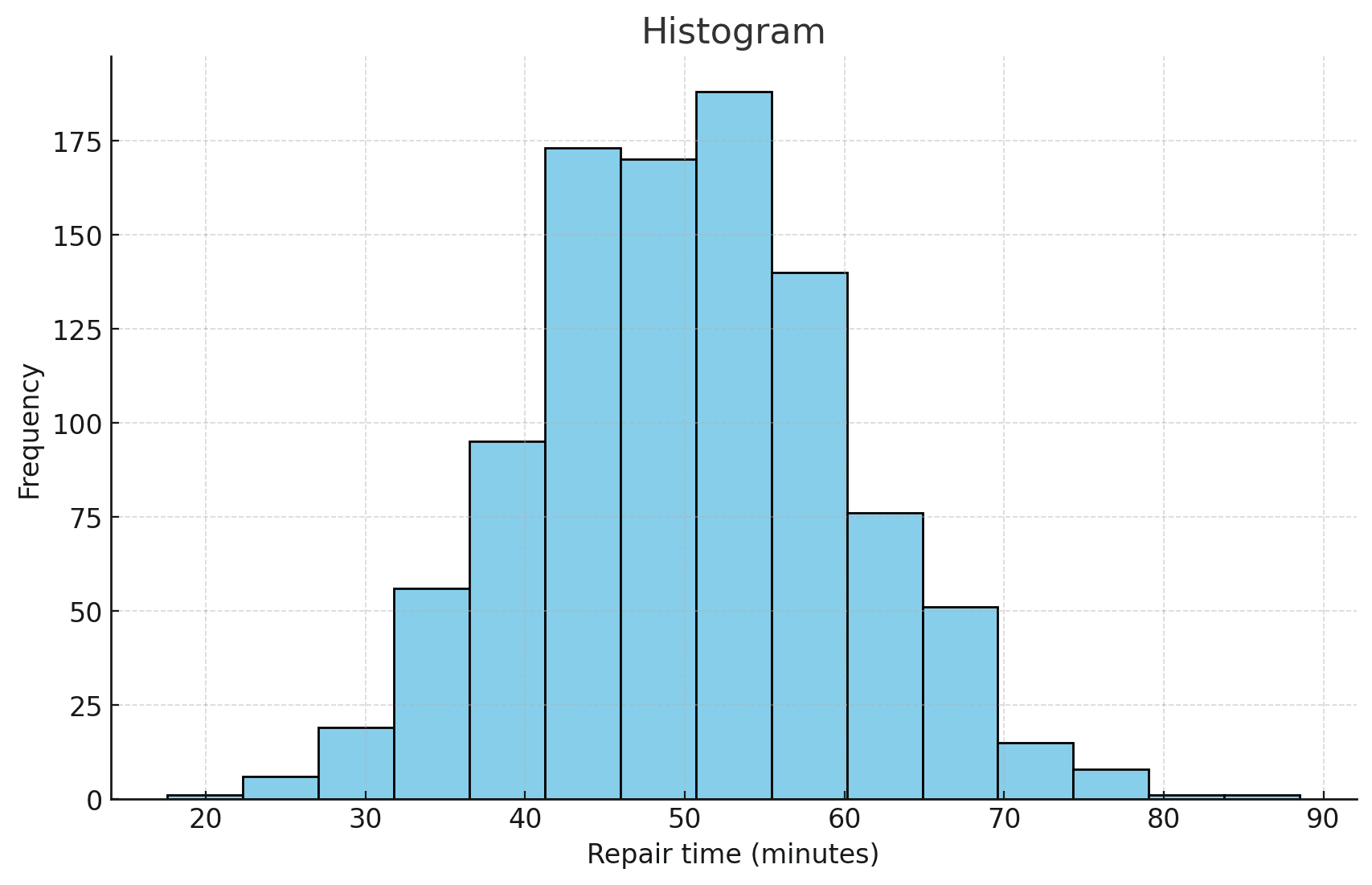

3. Diagramm drucken
Wenn die Daten in Intervallen vorliegen, stellen Sie jeden Punkt in den Bins dar und erstellen Balken für ihre Häufigkeit.
Die Höhe jedes Balkens zeigt die Anzahl der Datenpunkte in diesem Intervall an, was einen Vergleich zwischen den Bereichen erleichtert. Halten Sie die Balkenbreiten konstant, um die Verteilung genau darzustellen, und beschriften Sie die Achsen deutlich (z. B. „Datenbereich“ auf der x-Achse und „Häufigkeit“ auf der y-Achse), um ein einfaches Verständnis zu ermöglichen.
4. Ergebnisse interpretieren
Zum Schluss können Sie Ihre Daten anhand des Histogramms analysieren. Überprüfen Sie die Form der Verteilung – ob sie symmetrisch, schief oder bimodal aussieht.
Eine symmetrische Form bedeutet oft eine Normalverteilung, während schiefe Formen auf Ausreißer oder andere Muster hinweisen können.
Achten Sie auf Spitzenwerte (Modi), die auf gemeinsame Werte oder Bereiche hinweisen könnten. Die Form des Histogramms hilft, Trends zu erkennen, Anomalien zu finden und Einblicke in die allgemeinen Datenmerkmale zu gewinnen.
Vorteile
Visuelle Klarheit
Histogramme sind gute Hilfsmittel, um die Datenanalyse übersichtlicher zu gestalten, da sie die Datenverteilung in klaren Intervallen zeigen. Durch die Einteilung der Daten in Bins tragen Histogramme dazu bei, die Verwirrung durch einzelne Punkte zu verringern, und bieten eine ordentliche Übersicht über die Anordnung der Werte, so dass Konzentrationen und Streuungen in den Daten leicht erkannt werden können. Dank dieser Klarheit können die Benutzer schnell die Gesamtform des Datensatzes erkennen – ob er schief oder symmetrisch ist -, ohne sich durch die Rohdaten wühlen zu müssen. So machen Histogramme komplizierte Daten auf einen Blick leichter verständlich.
Anomalie-Erkennung / Mustererkennung
Mit Histogrammen lassen sich Anomalien, Lücken und Muster in den Daten leicht erkennen. Die Höhe der einzelnen Balken zeigt an, wie viele Datenpunkte in jedem Bereich liegen, sodass Ausreißer und Spitzen leicht zu erkennen sind. Ungewöhnliche Lücken zwischen den Balken können auf fehlende Daten oder Brüche in den Daten hinweisen, während wiederholte Spitzenwerte auf Zyklen oder regelmäßige Muster hindeuten können. Diese Fähigkeit, Muster zu erkennen, ist wichtig für die Qualitätskontrolle und die prädiktive Analyse, wo das frühzeitige Erkennen ungewöhnlicher Trends größere Probleme vermeiden kann.
Informierte Entscheidungen
Mit klaren Einblicken in die Datenverteilung ermöglichen Histogramme den Entscheidungsträgern, Entscheidungen auf der Grundlage eines soliden Verständnisses der Daten zu treffen. Wenn die Daten klar gegliedert und die Muster offensichtlich sind, verringert dies die Unsicherheit und stärkt das Vertrauen in die Interpretation der statistischen Ergebnisse.
Beispielsweise kann das Wissen darüber, ob Datenpunkte in bestimmten Bereichen gruppiert oder gleichmäßig verteilt sind, Strategien, die Ressourcenzuweisung oder Risikobewertungen erheblich beeinflussen. Histogramme vereinfachen diesen Prozess und stellen sicher, dass Entscheidungen fundiert und eng mit den in den Daten dargestellten Trends verknüpft sind.
Prozessverbesserung
Bei den Bemühungen um eine Qualitätsverbesserung sind Histogramme ein wirksames Mittel, um Unstimmigkeiten in Prozessen zu erkennen und zu beheben. Durch die regelmäßige Betrachtung der Prozessdaten in Form von Histogrammen können die Teams erkennen, welche Phasen den Qualitätsstandards entsprechen und welche nicht.
So kann beispielsweise ein Histogramm, das häufig Werte außerhalb des gewünschten Bereichs zeigt, auf die Notwendigkeit von Änderungen hinweisen, während eine gleichmäßige Gruppierung innerhalb akzeptabler Grenzen auf Stabilität hindeutet. Dieser gezielte Blick auf verbesserungswürdige Bereiche hilft den Teams, die Abläufe zu verbessern, die Variabilität zu verringern und zuverlässigere und hochwertigere Ergebnisse zu erzielen.
Einschränkungen
Auswahl der Behälter
Ein wichtiges Problem bei Histogrammen ist die Wahl der Bin-Größen, da falsche Breiten die Datenanalyse beeinträchtigen können. Wenn die Felder zu breit sind, können wichtige Details übersehen werden, was zu übersehenen Trends in den Daten führt.
Andererseits können zu schmale Bins zu viele Details erzeugen, so dass größere Muster oder Gruppierungen schwer zu erkennen sind. Diese Abhängigkeit von der Bin-Größe kann dazu führen, dass die Histogrammergebnisse irreführend sind, da sie möglicherweise nicht die wahre Natur der Daten zeigen, wenn die Größen nicht gut gewählt sind.
Bin-Empfindlichkeit
Histogramme reagieren sehr empfindlich auf Änderungen der Bin-Größe, d. h., die Wahl unterschiedlicher Bin-Größen kann das visuelle Erscheinungsbild der Daten und die daraus gezogenen Schlussfolgerungen erheblich verändern. Selbst kleine Änderungen in der Bin-Breite oder -Anzahl können Histogramme erzeugen, die sehr unterschiedlich aussehen und möglicherweise zu unterschiedlichen Interpretationen der gleichen Daten führen.
Diese Inkonsistenz kann rätselhaft sein, insbesondere für diejenigen, die nicht verstehen, wie sich Bin-Änderungen auf die Darstellung von Daten auswirken. Daher müssen Histogramme ein ausgewogenes Verhältnis zwischen Detailgenauigkeit und Klarheit aufweisen, um irreführende Erkenntnisse aufgrund zufälliger Bin-Auswahl zu vermeiden.
Vereinfachung
Histogramme eignen sich zwar gut zur Darstellung der Datenverteilung, können aber manchmal komplexe Beziehungen in den Daten zu stark vereinfachen. Durch die Gruppierung der Daten in Intervalle können Histogramme Wechselwirkungen oder Korrelationen zwischen Variablen verdecken, die für eine gründliche Analyse wichtig sind. Diese Vereinfachung kann zu Informationsverlusten führen, da sich Histogramme hauptsächlich auf die Verteilungen einzelner Variablen konzentrieren und mehrdimensionale Merkmale der Daten möglicherweise nicht darstellen.
Daher kann die ausschließliche Verwendung von Histogrammen das analytische Verständnis einschränken, insbesondere bei Datensätzen mit Wechselwirkungen zwischen Variablen, die in einer Einzelvariablenansicht nicht angemessen dargestellt werden können.
Gute Praxis
1. Mit Behälter / Bins experimentieren
Eine hilfreiche Idee bei der Verwendung von Histogrammen ist es, verschiedene Bin-Größen auszuprobieren, um versteckte Muster in den Daten zu finden. Das Ändern der Breite und der Anzahl der Bins kann kleine Trends, Gruppen oder Lücken aufzeigen, die mit nur einer Einstellung möglicherweise nicht deutlich werden.
So können z. B. kleinere Bins detaillierte Veränderungen zeigen, während größere Bins allgemeine Trends aufzeigen können. Durch das Testen verschiedener Bin-Größen können Sie die Daten besser verstehen, was zu besseren Erkenntnissen führt und die Wahrscheinlichkeit verringert, dass Sie wichtige Details der Verteilung übersehen.

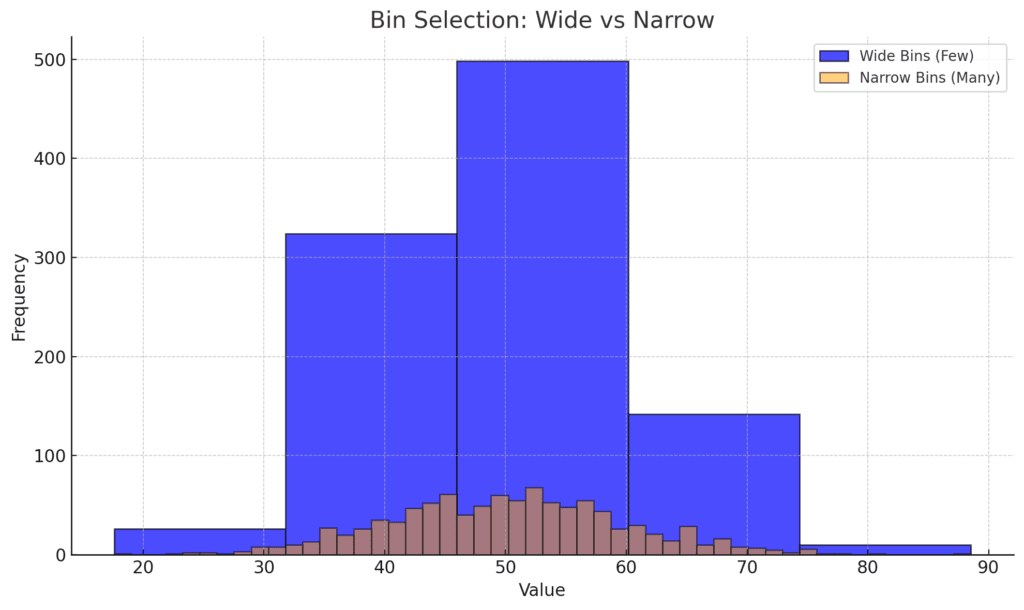

Auswahl der Behälter / Bins (breite vs. schmale Behälter):
Dieses Diagramm vergleicht ein Histogramm mit wenigen, breiten Bins (blau) mit einem Histogramm mit vielen, schmalen Bins (orange). Die breiten Bins erfassen allgemeine Trends, während die schmalen Bins feinere Details erkennen lassen.
Bin-Empfindlichkeit (kleine Änderungen der Bin-Breite):
Diese Grafik zeigt, wie kleine Unterschiede in der Bin-Breite (5 für Grün und 6 für Lila) die visuelle Interpretation der Daten verändern können. Dies zeigt die Empfindlichkeit von Histogrammen gegenüber Änderungen der Bin-Größe.
2. Normalisierung
Bei der Betrachtung von Datensätzen mit unterschiedlichen Größen oder Maßstäben ist die Normalisierung von Histogrammen für eine gute Analyse wichtig. Bei der Normalisierung wird die Häufigkeitszählung jedes Bin geändert, oft durch Verwendung von Prozentsätzen oder Dichte anstelle von Rohzählungen.
Dies ermöglicht faire Vergleiche zwischen Datensätzen, die sich in Größe oder Reichweite unterscheiden, und stellt sicher, dass ein Datensatz die Interpretation nicht dominiert. Normalisierte Histogramme ermöglichen konsistente visuelle Vergleiche und erleichtern es, Unterschiede in Mustern, Trends oder Formen zwischen Datensätzen mit unterschiedlichen Merkmalen zu erkennen.
Die obigen Diagramme veranschaulichen die Bedeutung der Normalisierung von Histogrammen:
Nicht-normalisierte Histogramme: Hier werden die rohen Häufigkeitszahlen angezeigt. Da die Datensätze unterschiedlich groß sind, dominiert der größere Datensatz die Visualisierung, was einen fairen Vergleich von Trends oder Mustern erschwert.
Normalisierte Histogramme: Diese Histogramme zeigen die Daten als Dichten (Anteile an der Gesamtmenge). Diese Normalisierung ermöglicht einen fairen Vergleich, der es Ihnen ermöglicht, Muster, Formen und Trends in beiden Datensätzen zu erkennen, ohne dass der eine den anderen überlagert.
Die Normalisierung von Histogrammen gewährleistet eine ausgewogene und genaue visuelle Analyse von Datensätzen mit unterschiedlichen Größen oder Skalen.
3. Werkzeuge kombinieren
Um eine vollständige Analyse zu erhalten, sollten Sie Histogramme zusammen mit anderen Tools wie Boxplots, Streudiagrammen oder zusammenfassenden Statistiken verwenden. Histogramme zeigen die Gesamtverteilung der Daten, aber andere Werkzeuge können Ihnen helfen, die Variabilität, die Beziehungen zwischen den Variablen oder die Verteilung der Daten zu erkennen. In einem Box-Diagramm können beispielsweise Medianwerte und Ausreißer neben der Histogrammverteilung angezeigt werden, um Kontext hinzuzufügen und überlappende Muster zu erkennen. Die Verwendung verschiedener Tools ermöglicht einen vollständigen Überblick, indem die Stärken der einzelnen Methoden genutzt werden, was zu einem besseren Verständnis komplexer Datensätze führt.

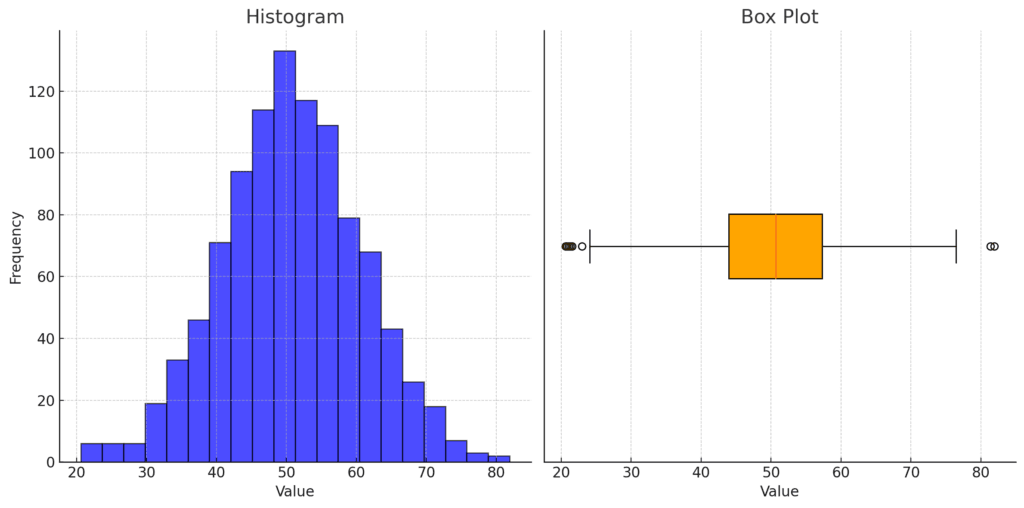

Histogramm und Boxplot
1. Gemeinsamkeiten
Sowohl Histogramme als auch Boxplots visualisieren die Verteilung von Daten, allerdings mit unterschiedlichen Schwerpunkten. Sie zeigen, wie die Datenwerte verteilt sind, und helfen dabei, Muster und Trends in den Daten zu erkennen. Beide können ein Gefühl dafür vermitteln, wo sich Datenpunkte gruppieren, und bieten Einblicke in die Form, die Verteilung und den Durchschnitt eines Datensatzes.
Beide Visualisierungen zeigen die Streuung und die zentralen Tendenzen der Daten, aber aus unterschiedlichen Perspektiven:
- Das Histogramm konzentriert sich auf die detaillierten Verteilungsmuster.
- Das Boxdiagramm hebt zusammenfassende Statistiken und Extremwerte hervor.
Analysten verwenden diese Tools häufig, um Ausreißer zu finden, auf Symmetrie oder Schiefe zu prüfen und die Merkmale der Daten schnell zu erfassen.
2. Unterschiede
Der Hauptunterschied zwischen Histogrammen und Boxplots liegt in der Art der Darstellung der Informationen:
- Fokus auf Häufigkeit vs. Zusammenfassung der Statistiken:
Ein Histogramm zeigt die Häufigkeit an, indem die Daten in Bereiche unterteilt und die Beobachtungen in jedem Bereich gezählt werden. Dies macht es ideal für die Darstellung der Form und der Verteilung von Daten über einen Bereich. Im Gegensatz dazu fasst ein Box-Diagramm die Daten anhand von Schlüsselstatistiken zusammen – Median, Quartile und potenzielle Ausreißer – und bietet so einen schnellen Überblick über die zentrale Tendenz und die Streuung sowie über Extremwerte.
- Visualisierung von Ausreißern:
Boxdiagramme eignen sich gut zum Aufzeigen von Ausreißern, indem alle Punkte, die außerhalb des erwarteten Bereichs liegen, mit „Whiskern“ aus der Box markiert werden. In Histogrammen sind Ausreißer nicht so leicht zu erkennen, da sie die Zählungen in Bins und nicht in spezifischen Datenpunkten zeigen, so dass Box-Plots besser geeignet sind, um ungewöhnliche Werte zu erkennen, die die Analyse beeinträchtigen können.
- Daten-Detail-Level:
Histogramme gruppieren die Daten in Bins und geben einen Überblick über die Häufigkeit, enthalten aber keine spezifischen Details zu den einzelnen Daten. Boxplots hingegen zeigen spezifische Werte wie den Median und die Quartile sowie den Bereich der mittleren 50 % der Werte. Diese detaillierte Ansicht hilft, die Streuung und Variabilität der Daten zu verstehen.
3. Zusammenfassung
Sowohl Histogramme als auch Boxplots dienen der Verdeutlichung der Datenverteilung, wobei sich Histogramme auf die Häufigkeit und die allgemeine Form konzentrieren, während Boxplots statistische Zusammenfassungen und Ausreißer hervorheben. Zusammen eingesetzt können diese Werkzeuge sehr leistungsfähig sein: Histogramme bieten einen umfassenden Überblick über Verteilungsmuster, während Boxplots Details zu wichtigen Statistiken und ungewöhnlichen Werten hinzufügen, was zu einem gründlichen Ansatz bei der Datenanalyse führt.
Histogramm und Korrelationsdiagramm
1. Gemeinsamkeiten
Histogramme und Streudiagramme sind wichtige Instrumente zur Visualisierung von Daten, um Muster und Trends zu erkennen. Jeder Diagrammtyp hilft, komplexe Daten zu vereinfachen, indem er zeigt, wie die Daten verteilt sind oder ob Beziehungen bestehen.
Beide werden häufig in der explorativen Datenanalyse eingesetzt, um zu verstehen, wie sich Datenpunkte in einem Datensatz verhalten. Histogramme zeigen deutlich, wie häufig Werte in verschiedenen Bereichen vorkommen, während Streudiagramme veranschaulichen, wie sich zwei Variablen gegenseitig beeinflussen, so dass beide für unterschiedliche Analyseanforderungen nützlich sind.
2. Unterschiede
Der Hauptunterschied zwischen Histogrammen und Streudiagrammen ist ihr Fokus und ihr Layout:
Vertrieb vs. Beziehungen:
Ein Histogramm eignet sich gut zur Darstellung der Verteilung einer Variablen. Es sortiert die Daten in Bins und stellt dar, wie oft Werte in jedem Bin vorkommen, und hilft dem Benutzer, die Gesamtform und -verteilung der Daten (wie normal oder schief) zu erkennen. Eine Punktwolke hingegen dient zur Darstellung der Beziehung zwischen zwei Variablen. Jeder Punkt in einem Streudiagramm ist eine Beobachtung, wobei eine Variable auf der x-Achse und eine andere auf der y-Achse liegt. Auf diese Weise lassen sich potenzielle Korrelationen oder Trends zwischen den Variablen erkennen.
Detailstufe:
Histogramme gruppieren Daten in Bins und bieten einen allgemeinen Überblick über die Werteverteilung, ohne einzelne Punkte zu zeigen. Dieser Überblick hilft zu erkennen, wo die Daten dicht oder spärlich sind, enthält aber keine spezifischen Angaben. Streudiagramme hingegen zeigen einzelne Datenpunkte und geben einen detaillierten Einblick in jede Beobachtung. Diese Klarheit macht es einfach, Cluster, Ausreißer oder Trends direkt in den Daten zu erkennen, die für das Verständnis der Beziehungen zwischen den Variablen wichtig sind.
Interpretation:
Histogramme helfen bei der Interpretation von Form und Streuung eines Datensatzes, was für die Erkennung von Verteilungsmustern nützlich ist, während Streudiagramme es den Benutzern ermöglichen, Zusammenhänge zwischen Variablen zu untersuchen. Ein Histogramm kann zum Beispiel zeigen, dass sich die Testergebnisse in bestimmten Bereichen häufen, während ein Streudiagramm einen Zusammenhang zwischen Studienzeit und Testergebnissen aufzeigen kann. Daher sind Histogramme besser für jeweils eine Variable geeignet, während Streudiagramme aufzeigen, wie sich zwei Variablen gegenseitig beeinflussen können.
3. Zusammenfassung
Histogramme und Streudiagramme haben unterschiedliche Funktionen: Histogramme zeigen die Verteilung und Form einer einzelnen Variablen und eignen sich daher für die Häufigkeitsanalyse; Streudiagramme zeigen die Beziehungen zwischen zwei Variablen. Die Verwendung beider Werkzeuge kann zu einem tieferen Verständnis führen, da Histogramme Einblicke in die Trends einzelner Variablen bieten und Streudiagramme Verbindungen zwischen Variablen veranschaulichen, was zu einer vollständigen Datenanalysestrategie beiträgt.
Beispiel
Die Zero-Defect Pizzeria möchte die Qualität ihrer Pizzen verbessern, indem sie jede Pizza mit 0-4 Punkten als schlecht und mit 5-10 Punkten als gut bewertet. Ziel ist es, die meisten Pizzen in der Kategorie „gute Qualität“ zu halten, um die Kunden zufriedenzustellen:
1. Qualitätsbewertungskriterien definieren
Jede Pizza wird nach Kriterien wie Kruste, Geschmack, Belag und Aussehen bewertet und erhält eine Punktzahl von 0 bis 10:
0-4: Schlecht (z. B. Probleme wie zu wenig gekocht, ungleichmäßiger Belag, kein gutes Aussehen)
5-10: Gut (Pizzen, die gut oder besser sind)
2. Qualitätsdaten sammeln
Die Qualitätsprüfer testen im Laufe des Tages 100 Pizzen und geben jeder eine Note von 0 bis 10.
Beispieldaten (von 100 Punkten):
[6, 7, 5, 9, 8, 3, 4, 10, 2, 6, 7, 1, 5, 8, 9, 3, 6, 5, 7, 6, …]
3. Histogramm Bins wählen
Wählen Sie Bins, um die Datenverteilung darzustellen, z. B. Bins für jeweils zwei Punkte (0-2, 3-4, 5-6, 7-8, 9-10), um die guten und schlechten Ergebnisse klar zu erkennen.
Verwenden Sie diese Felder, um schlechte (0-4) und gute (5-10) Bewertungen getrennt darzustellen.
4. Histogramm drucken
Zeichnen Sie das Histogramm, um die Punkteverteilung zu zeigen, wobei die Daten in die Gruppen schlechte (0-4) und gute Qualität (5-10) eingeteilt werden.
5. Fehler identifizieren
Sehen Sie sich das Histogramm an und beachten Sie die Balken im Bereich 0-4:
Punkte 0-4: Markieren Sie Pizzen, die nicht den Standards entsprechen, z. B. weil sie nicht durchgebacken sind, einen schlechten Belag haben oder andere Probleme aufweisen.
Wenn das Histogramm 15 Pizzen mit den Werten 0-4 anzeigt, bedeutet dies, dass die Fehlerquote bei 15 % liegt.
6. Analysieren und Handeln
Da das Histogramm zeigt, dass 15% der Pizzen schlecht sind, arbeiten Sie an Verbesserungen:
Ziel Qualitätskontrollen:
Finden Sie heraus, warum die Werte niedrig sind (z. B. Änderung der Kochzeiten, Verbesserung der Qualität der Zutaten oder Schulung der Mitarbeiter).
Verbessern Sie die Konsistenz:
Legen Sie Verfahren fest, um alle Pizzen in der guten Qualitätsklasse von 5-10 zu halten.
Ergebnis
Diese Histogramm-Methode hilft Zero-Defect-Pizza dabei, Problembereiche zu finden und die Qualität der Pizzen im Laufe der Zeit zu verfolgen. Indem die Pizzeria die Werte häufig überprüft und Änderungen vornimmt, kann sie die Fehlerquote senken und sicherstellen, dass die meisten Pizzen die 5-10 Qualitätsstandards erfüllen.
FAQ
Was ist ein Histogramm?
Ein Histogramm ist eine grafische Darstellung, die die Häufigkeitsverteilung eines Datensatzes durch Einteilung der Daten in Intervalle oder „Bins“ anzeigt. Jeder Balken in einem Histogramm stellt einen Bereich dar, und die Höhe jedes Balkens entspricht der Anzahl der Datenpunkte, die in diesen Bereich fallen.
Histogramme helfen bei der Visualisierung der Verteilung, der zentralen Tendenz und der Variabilität von Daten, was sie zu einem unverzichtbaren Werkzeug für Qualitätsmanagement, Datenanalyse und Entscheidungsfindung macht. Sie werden häufig verwendet, um Muster, Trends und Ausreißer innerhalb eines Datensatzes zu erkennen.
Wann wird ein Histogramm verwendet?
Histogramme werden in verschiedenen Szenarien verwendet, darunter:
- Qualitätskontrolle: Zur Überwachung von Prozessschwankungen und zur Identifizierung von Defekten oder Anomalien.
- Datenanalyse: Zur Visualisierung großer Datensätze, um zentrale Tendenzen, Streuung und Ausreißer zu erkennen.
- Entscheidungsfindung: Zur Unterstützung strategischer Entscheidungen durch die Darstellung von Datenmustern und Trends.
- Prozessverbesserung: Bewertung der Prozessstabilität und Identifizierung von Bereichen, die verbessert werden können.
Histogramme sind besonders effektiv bei der Arbeit mit großen Datensätzen und werden häufig in der Fertigung, im Gesundheitswesen, im Finanzwesen und in der Forschung eingesetzt, um datengesteuerte Erkenntnisse zu gewinnen.
Warum sind Histogramme wichtig?
Histogramme bieten eine klare und intuitive Visualisierung der Datenverteilung und ermöglichen es Unternehmen,:
- Erkennen Sie Trends und Muster in den Daten und helfen Sie bei der vorausschauenden Analyse.
- Erkennen Sie Ausreißer und Anomalien, die auf Defekte oder ungewöhnliches Verhalten hinweisen können.
- Verstehen Sie Variabilität und zentrale Tendenz für eine bessere Entscheidungsfindung.
- Unterstützen Sie die Prozessverbesserung, indem Sie Bereiche aufdecken, die Aufmerksamkeit oder Optimierung benötigen.
Mithilfe von Histogrammen können Qualitätsexperten Rohdaten in aussagekräftige Erkenntnisse umwandeln, die zu kontinuierlichen Verbesserungen und strategischen Entscheidungen führen.
Wie erstellt man ein Histogramm?
Daten sammeln:
- Sammeln Sie quantitative Daten, die für den zu überprüfenden Prozess oder das Produkt relevant sind.
- Beispiel: Erfassen Sie 100 Reparaturzeiten über den Tag verteilt, gemessen in Minuten.
Wählen Sie Klassenintervalle (Bins):
- Teilen Sie die Daten in Klassenintervalle oder Bins ein, um ähnliche Werte zusammenzufassen.
- Gängige Methoden zur Bestimmung der Anzahl von Bins sind:
- Quadratwurzel-Regel: √n, wobei n die Gesamtzahl der Datenpunkte ist.
- Rice’s Rule: 2×n1/32 \mal n^{1/3}
- 2-bis-die-k-Regel: Finde k so, dass 2k≈n2^k \approx n
Zeichnen Sie das Diagramm:
- Erstellen Sie Balken für jeden Bereich, wobei die Höhe jedes Balkens die Häufigkeit der Datenpunkte in diesem Intervall angibt.
- Halten Sie die Balkenbreiten konsistent und beschriften Sie die Achsen deutlich, um die Interpretation zu erleichtern.
Interpretieren Sie die Ergebnisse:
- Analysieren Sie die Form des Histogramms, um Verteilungsmuster zu erkennen:
- Symmetrische Form: Weist oft auf eine Normalverteilung hin.
- Schiefe Form: Deutet auf Ausreißer oder andere Muster hin.
- Bimodal oder Multimodal: Zeigt mehrere Spitzenwerte, die auf Untergruppen oder unterschiedliche Verhaltensweisen hinweisen.
- Identifizieren Sie Trends, Spitzen und Anomalien, um Einblicke in den Datensatz zu erhalten.
- Analysieren Sie die Form des Histogramms, um Verteilungsmuster zu erkennen:
Was sind die Vorteile der Verwendung eines Histogramms?
Visuelle Klarheit:
- Histogramme bieten eine übersichtliche visuelle Darstellung der Datenverteilung, so dass Sie Trends und Muster leichter erkennen können.
- Sie vereinfachen komplexe Daten in verständliche visuelle Einblicke.
Anomalie-Erkennung und Mustererkennung:
- Histogramme helfen bei der Identifizierung von Ausreißern und Anomalien innerhalb der Daten.
- Sie offenbaren Muster wie Schiefe, zentrale Tendenz und Streuung.
Informierte Entscheidungsfindung:
- Durch die Visualisierung der Datenverteilung unterstützen Histogramme die evidenzbasierte Entscheidungsfindung.
- Sie bieten eine quantitative Grundlage für die strategische Planung und Prozessverbesserungen.
Prozessverbesserung:
- Histogramme helfen bei der Identifizierung von Prozessvariabilität und Ineffizienzen.
- Sie ermöglichen eine kontinuierliche Verbesserung, indem sie Bereiche aufzeigen, die optimiert werden müssen oder in die eingegriffen werden muss.
Was sind die Grenzen von Histogrammen?
Behälterauswahl:
- Die Wahl der richtigen Bin-Größe ist entscheidend, da sie die Interpretation des Histogramms erheblich beeinflusst.
- Zu breite Bins können wichtige Details verbergen, während zu schmale Bins zu Rauschen und Überkomplizierung führen können.
Mülleimer-Empfindlichkeit:
- Kleine Änderungen der Bin-Breite können das Erscheinungsbild des Histogramms verändern, was zu Fehlinterpretationen führen kann.
- Diese Empfindlichkeit erfordert ein sorgfältiges Experimentieren mit den Bin-Größen, um genaue Visualisierungen zu erhalten.
Vereinfachung:
- Histogramme vereinfachen die Daten, indem sie sie in Bins gruppieren, wobei die Details der einzelnen Datenpunkte verloren gehen können.
- Sie bieten einen allgemeinen Überblick, geben aber keinen Aufschluss über spezifische Datenwerte oder Korrelationen.
Was sind die besten Methoden für die Verwendung von Histogrammen?
Experimentieren Sie mit Behältergrößen:
- Testen Sie verschiedene Bin-Größen, um die informativste Darstellung der Daten zu finden.
- Vergleichen Sie Histogramme mit unterschiedlichen Bin-Breiten, um versteckte Muster oder Cluster zu entdecken.
Normalisierung:
- Verwenden Sie normalisierte Histogramme (z. B. Prozentsätze oder Dichte), wenn Sie Datensätze unterschiedlicher Größe vergleichen.
- Dies gewährleistet eine konsistente visuelle Analyse ohne Verzerrungen durch unterschiedliche Datensatzgrößen.
Kombinieren Sie mit anderen Tools:
- Verbessern Sie die Analyse durch die Kombination von Histogrammen mit anderen Tools wie:
- Box Plots: Zur Visualisierung von Ausreißern, Medianwerten und Datenverteilung.
- Streudiagramme: Zur Untersuchung von Beziehungen zwischen Variablen.
- Zusammenfassende Statistik: Um den Kontext mit den Werten für Mittelwert, Median und Standardabweichung darzustellen.
- Verbessern Sie die Analyse durch die Kombination von Histogrammen mit anderen Tools wie:
Halten Sie es einfach:
- Vermeiden Sie unnötige Komplexität und halten Sie das Histogramm übersichtlich und leicht lesbar.
- Verwenden Sie Standardetiketten und einheitliche Balkenbreiten, um die visuelle Integrität zu wahren.
Wie schneiden Histogramme im Vergleich zu anderen Datenvisualisierungstools ab?
Histogramme vs. Box Plots:
- Histogramme: Zeigen die Häufigkeitsverteilung und die allgemeine Form der Daten.
- Box Plots: Fassen Sie Daten mit Median, Quartilen und Ausreißern zusammen, um schnelle statistische Erkenntnisse zu gewinnen.
Histogramme vs. Streudiagramme:
- Histogramme: Zeigen die Verteilung einer Variablen an, indem sie Daten in Bins gruppieren.
- Streudiagramme: Zeigen die Beziehungen zwischen zwei Variablen und helfen, Korrelationen oder Trends zu erkennen.
Histogramme und Korrelationsanalyse:
- Während Histogramme die Datenverteilung visualisieren, eignen sich Streudiagramme oder Korrelationsdiagramme besser zur Untersuchung der Beziehungen zwischen Variablen.
- Verwenden Sie beide Tools zusammen, um einen vollständigen Überblick über die Datenverteilung und die gegenseitigen Abhängigkeiten zu erhalten.
Wie können Histogramme mit anderen Qualitätsmanagement-Tools kombiniert werden?
Check Sheets:
- Verwenden Sie Check Sheets, um Daten zu bestimmten Schritten oder Entscheidungen zu sammeln und dann die Häufigkeitsverteilung mit einem Histogramm zu visualisieren.
- Beispiel: Aufzeichnung der Fehlerzahlen auf einem Kontrollblatt und anschließende Erstellung eines Histogramms zur Ermittlung der häufigsten Fehler.
Pareto-Diagramme:
- Kombinieren Sie Histogramme und Pareto-Diagramme, um die in den Daten identifizierten Probleme zu priorisieren.
- Beispiel: Erstellung eines Histogramms zur Darstellung der Fehlerhäufigkeit und anschließende Verwendung eines Pareto-Diagramms zur Hervorhebung der wichtigsten Fehler (80/20-Regel).
5-Warum-Analyse:
- Verwenden Sie Histogramme, um Anomalien oder ungewöhnliche Muster zu erkennen, und wenden Sie dann die 5-Warum-Analyse an, um die Grundursachen zu untersuchen.
- Beispiel: Wenn ein Histogramm eine Spitze bei den Produktionsverzögerungen zeigt, kann eine 5-Warum-Analyse helfen, die Grundursache zu ermitteln.
Fishbone-Diagramme:
- Kombinieren Sie Histogramme und Fishbone-Diagramme, um die Ursachen der im Histogramm identifizierten Probleme zu untersuchen.
- Beispiel: Auf ein Histogramm, das hohe Fehlerquoten zeigt, kann ein Fishbone-Diagramm folgen, um mögliche Ursachen zu untersuchen (z.B. Materialien, Methoden, Maschinen).
Warum ist ein Histogramm im Qualitätsmanagement so wichtig?
Histogramme sind im Qualitätsmanagement von entscheidender Bedeutung, weil sie:
- Visualisieren Sie Prozessabweichungen und Verteilungsmuster und helfen Sie bei der Überwachung der Qualitätskontrolle.
- Identifizieren Sie Trends, Ausreißer und Engpässe, die die Produktqualität oder die betriebliche Effizienz beeinträchtigen könnten.
- Leiten Sie datengestützte Entscheidungen, indem Sie die zentrale Tendenz und die Streuung von Schlüsselkennzahlen klar darstellen.
- Unterstützen Sie die kontinuierliche Verbesserung, indem Sie Bereiche zur Optimierung und Standardisierung aufdecken.
Histogramme ermöglichen es Qualitätsfachleuten, Rohdaten in verwertbare Erkenntnisse umzuwandeln, die eine effektive Entscheidungsfindung und Prozessverbesserungen ermöglichen.
